| 3328,3340高温绝缘电子线
|
|
|
应用：
3340:适用于马达引线及电器内部连接线.3328:电器内部连接线.如冷冻器具,房间冷却单位,压力水泵 |
认证单位与标志：  |
说明 |
额定温度:-10~+125℃.
额定电压:600V.
通过FT1垂直型耐燃测试.
|

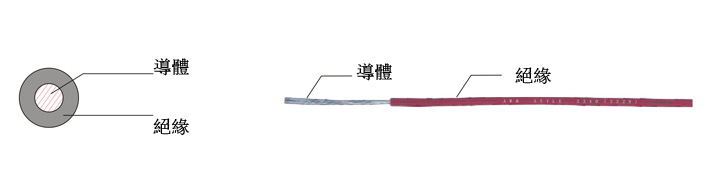

具优越之耐热性,抗冷性,抗化学及抗溶解,耐磨擦等特性.导体使用单条或绞线,裸软铜或镀锡软铜.
单芯EPDM高温绝缘.
|
General data for cable type 3340(18~10AWG)
|
| 型号 |
导体 |
绝缘体 |
Max. resistance of
condutor at 20 ℃/Ω/km. |
| 规格 |
(No./mm) 结构 |
(mm) 平均厚度 |
(mm) 完成外径 |
裸铜 |
镀锡铜 |
| 3340 |
10 |
105/0.250 |
1.14 |
5.40±0.20 |
3.343 |
3.546 |
| 12 |
65/0.250 |
4.70±0.20 |
5.31 |
5.64 |
| 14 |
41/0.250 |
4.20±0.20 |
8.45 |
8.96 |
| 16 |
26/0.250 |
3.80±0.15 |
13.5 |
14.6 |
| 18 |
16/0.25 |
3.50±0.15 |
21.4 |
23.2 |
General data for cable type 3328(18~16AWG)
|
| 3328 |
16 |
26/0.250 |
1.52 |
4.30±0.20 |
13.5 |
14.6 |
| 18 |
16/0.250 |
4.60±0.20 |
21.4 |
23.2 |
|
|
|
| |
|
|
|
